This technique can be used in GreenPAKs that include ACMP’s.

零电压交叉检测通常用作检测AC特性的准确方法，例如频率和相位。

GreenPaks的销电压范围为0V至VDD值为5.5V。为了解释使用GreenPak在0V点交叉的AC信号，应在AC信号和GreenPak引脚之间实现DC偏移偏移。这可以通过GREGPAK的VDD和AC信号之间的1：1电阻分压器来实现，如图16所示。

图16基本直流偏移

零电压交叉检测至少需要一个或两个比较器和计数器。比较器检查进入的AC信号是否参考电压，可以来自GreenPak的可用参考电压或外部参考点。如果所需的ZVCD电压大于可用的GreenPak参考电压，则可以通过使用AC信号来减小AC信号IN+ gainoption within the comparator’s property settings and comparing the reduced AC value to a similarly-scaled reference (Figure 17).

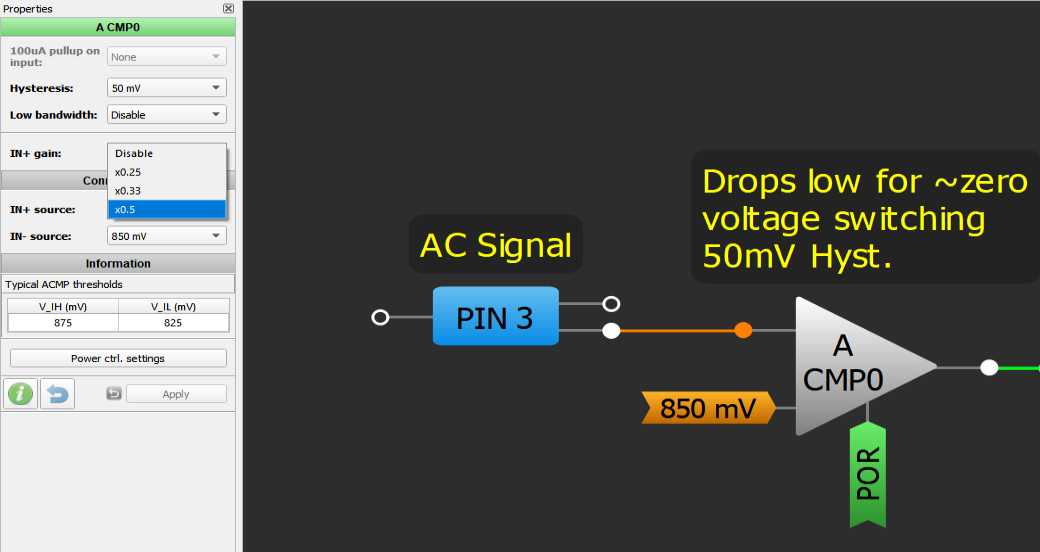

图17使用IN +增益来测量1.7V交叉
