窗口比较器
窗口比较器
安全特性的应用
窗口比较器是一个运行断耗尽电源,如电池或超级电容器的任何设计的一个重要部分。通过监测电池电压,设备可以选择停止在电池电量不足的使用不必要的资源。这可以防止对设备造成永久性损坏。
成分
- 任何有ACMP的GreenPAK
- 不需要进行其他组件

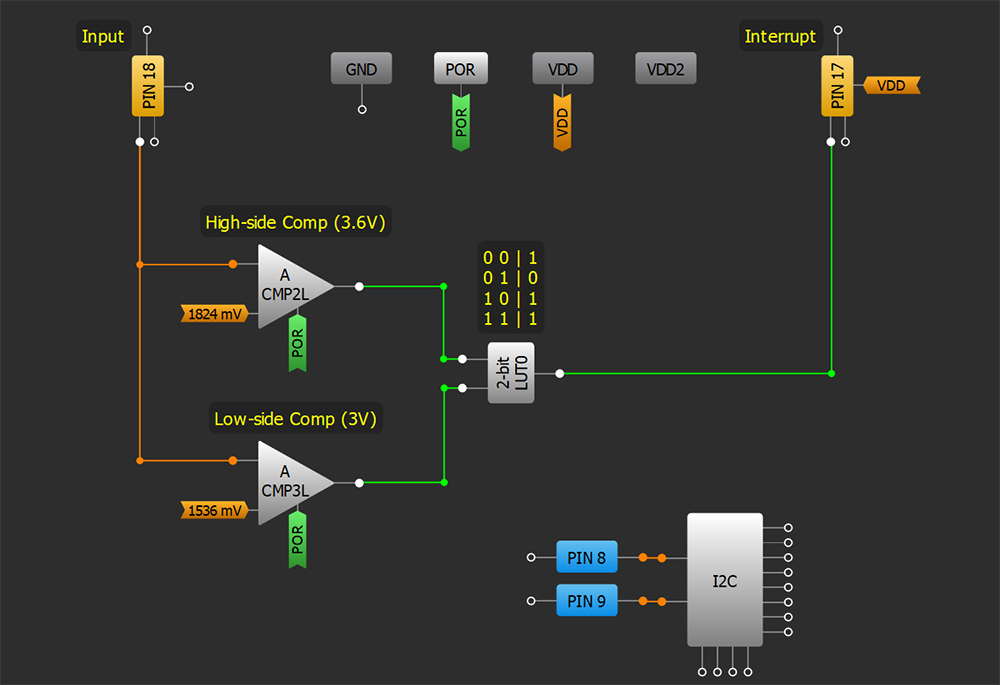

GreenPAK图
设计步骤
- 通过配置高端ACMP2L——源和+获得设置所需高位阈值的选项。
- 对于具有低侧阈值的低侧ACMP,重复步骤1。
- 更改在+源用于第二比较器,用于ACMP2L IN +源。
- 添加LUT逻辑,当低侧互补低或高侧互补高时触发中断。
资源
GreenPAK设计文件
- 窗口比较器的全科医生(4.17 KB)
