RGB LED与I2C控制呼吸

RGB LED与I2C控制呼吸

基于脉冲控制中的应用

的GreenPAK可以被配置为控制一个RGB LED的呼吸通过I控制2C.改变CNT0计数器数据改变呼吸周期。

必要的组件

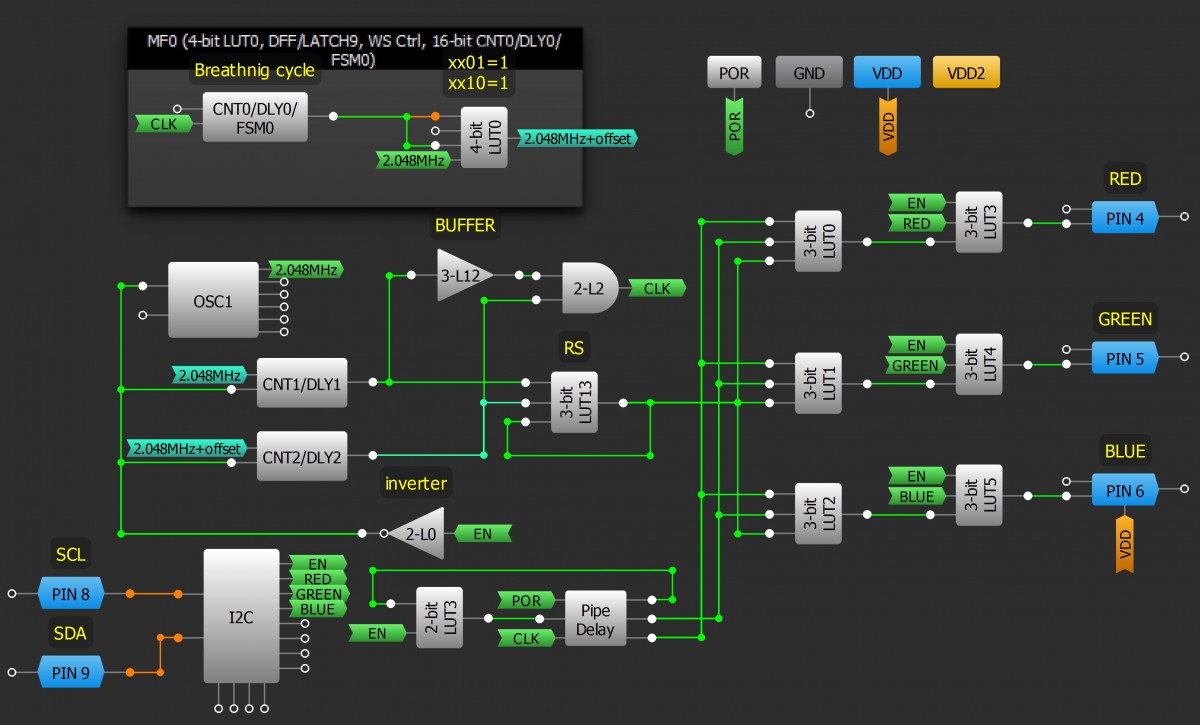

GreenPAK图

设计步骤

1.创建电路的软如图技术:创建LED呼吸而是为CNT1和CNT2计数器数据设置为相同的值。

2.添加MF0增加了一个小CNT1和CNT2之间的偏移。

3.配置LUT3-LUT5作为复用器切换通过经由I2C控制的EN信号。

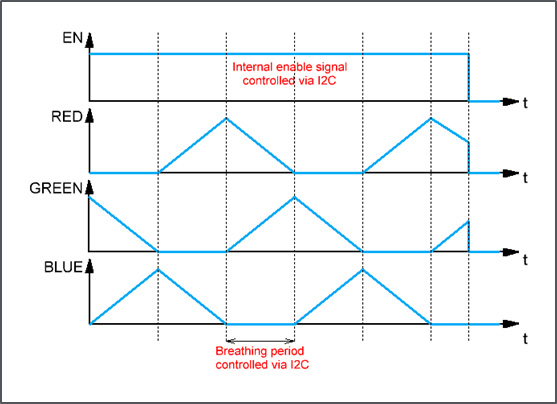

4.配置LUT0-LUT2如根据图A中的时序图,其通过呼吸信号多路分解器

资源

GreenPAK Designer文件
