RGB LED呼吸

RGB LED呼吸

基于脉冲控制中的应用

RGB LED可以被用于更复杂添加到LED指示系统和带GreenPAK来控制。它们也可以与用于呼吸模式审美软ON / OFF电路配对,和/或与一个I2附加功能兼容C的一部分。

配料

  • 任何GreenPAK
  • 一个RGB LED
  • 三个电阻

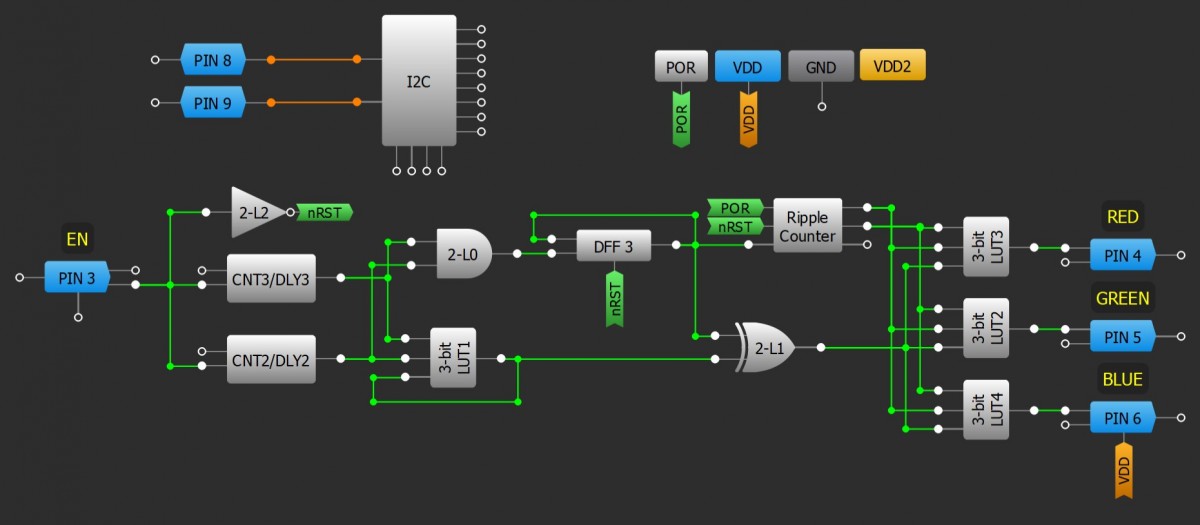

GreenPAK图

设计步骤

  1. 配置GPIO引脚作为开漏NMOS输出。
  2. 创建软开/关电路如图技术:LED呼吸
  3. 配置纹波计数器 - 集功能模式范围:SV-EV周期(SV = 1,EV = 3)。
  4. 配置的LUT统称为解复用器。
  5. 添加使能(EN)信号来启动/停止呼吸RGB。

资源

GreenPAK Designer文件
