PWM选择

Pulse-based控制应用程序

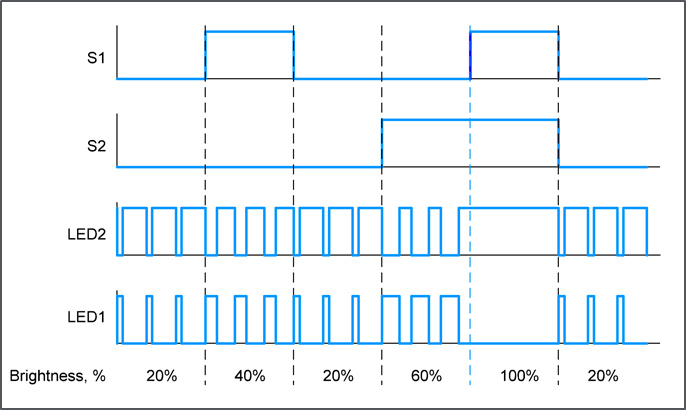

调节LED亮度、控制风扇转速等功能常用PWM选择。在这个实现中，两个led根据两个开关的输入调整到离散的亮度水平。

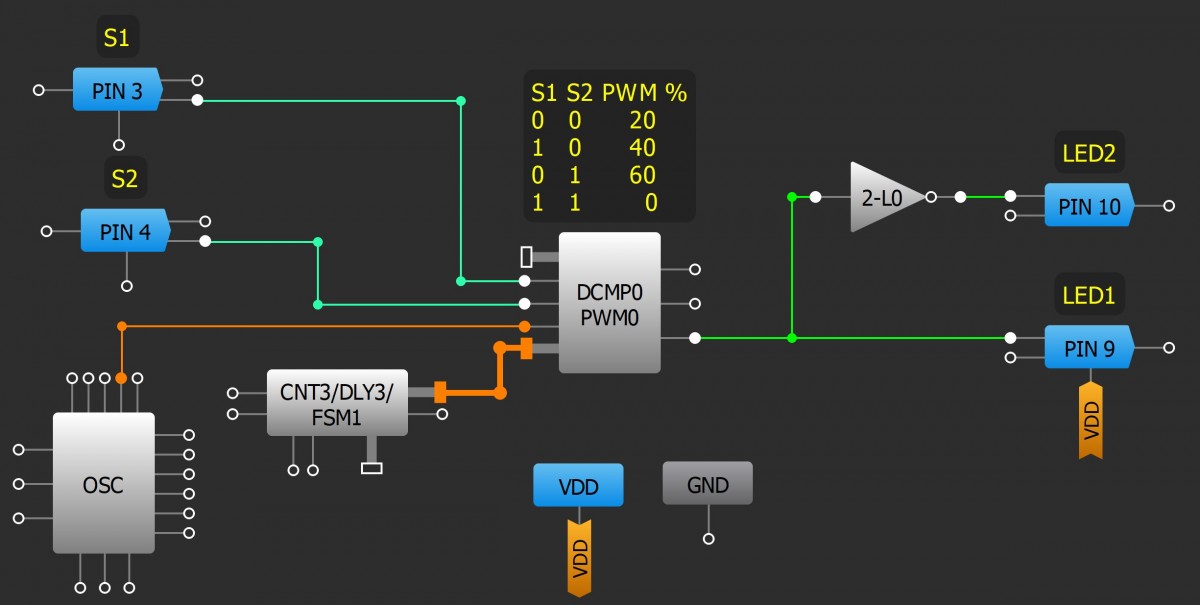

通过从共享PD输入去除VDD启用DCMP。设置DCMP / PWM功率寄存器打开。组IN +选择器从矩阵中选择寄存器。组在-选择到FSM1。设置DCMP0的寄存器：寄存器0 - 51;寄存器1 - 102;寄存器2 - 154;寄存器3 - 0。
添加配置为计数器/FSM的CNT/DLY块。设置计数器数据为255。
配置RC振荡器电源模式力电源。
配置PIN10和PIN9到漏极开路NMOS。
增加LUT作为逆变器。
连接输入引脚到DCMP / PWM块的MTRX SEL选项。
