PWM发生器使用DAC和ACMP
PWM发生器使用DAC和ACMP
基于脉冲控制中的应用

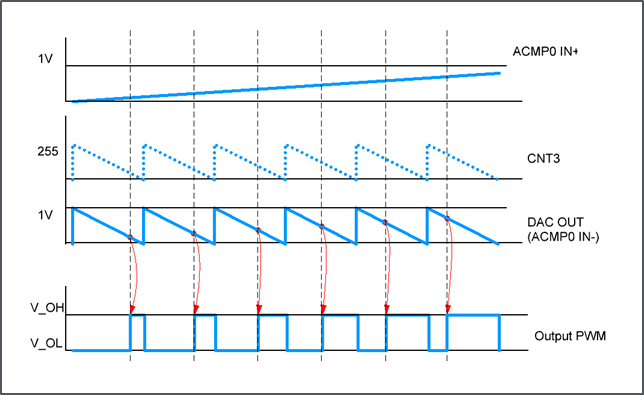

PWM发生器可用于控制设备，如直流电动机和LED。此实现使用，一个与ACMP DAC0的信号进行比较的模拟信号。CNT3用于产生用于DAC的值。
配料
- GreenPAK与DAC
- 不需要进行其他组件

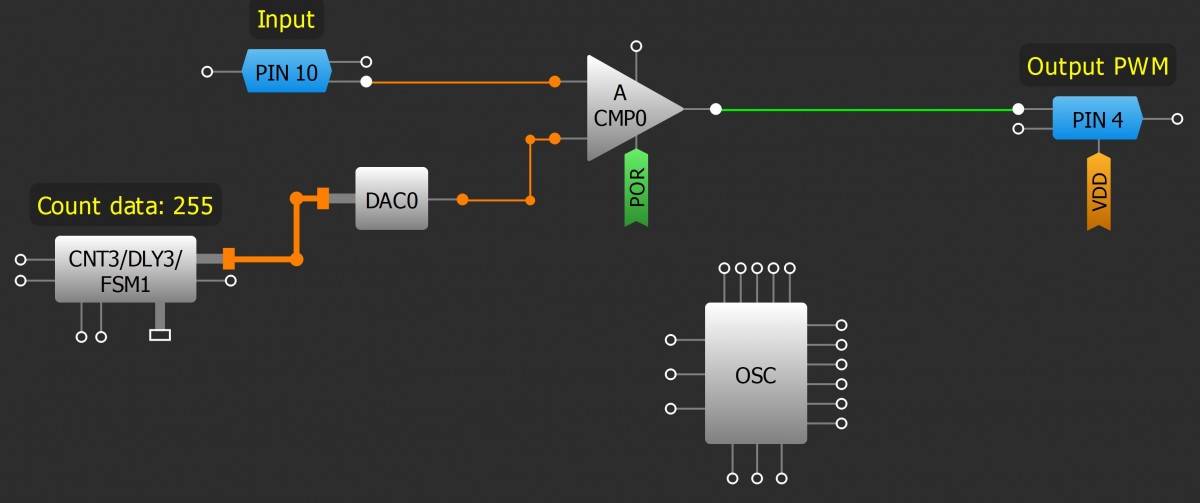

GreenPAK图
设计步骤
- 连接ACMPOPWR UP输入POR。组在-资源分机。VREF（DAC0出）。
- 在信号设置DAC0动力打开和输入选择从DCMP1的输入。
- 配置FSM-兼容CNT / DLY到计数器/ FSM模式计数器数据= 255。
- 设置RC振荡器电源模式力电源。
资源
GreenPAK Designer文件
- PWM发生器使用DAC和ACMP GP（2.89 KB）
