在温度保护

在温度保护

安全功能应用程序

超温保护电路被广泛应用于高温报警系统。当内部温度超过安全阈值时,这个电路可以防止系统过热。

成分

  • 任何有ACMP的GreenPAK
  • 一个电阻
  • 一个NTC热敏电阻

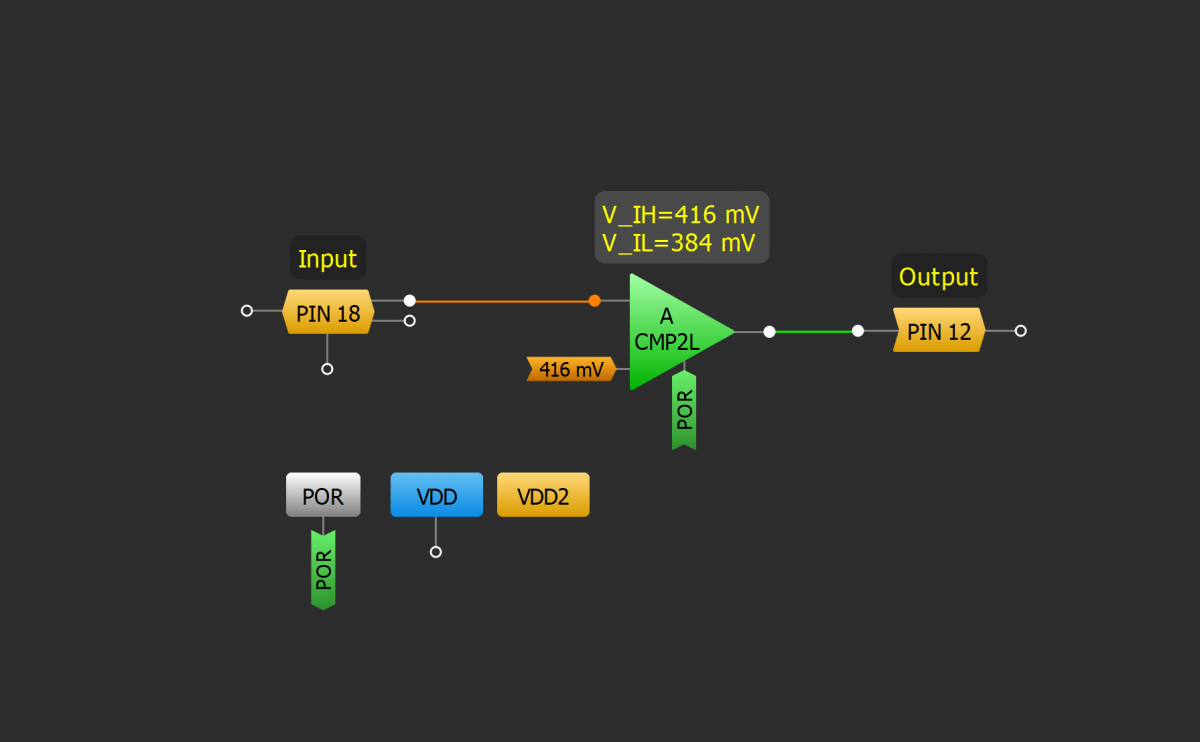

GreenPAK图

设计步骤

  1. 设置在+源ACMP2L销# 18——源达到所需的门槛。
  2. 将电阻的一个节点连接到VDD,第二个节点连接到引脚#18。
  3. 将NTC热敏电阻的一个节点连接到针#18,将第二个节点连接到GND。

资源

GreenPAK设计文件
