这种技术可以用OE管脚任何GreenPAK内使用。

通常GreenPAK I / O可以被配置为输入或输出。输出使能（OE）引脚是最GreenPAK内选择引脚，允许销到一个数字输入和数字输出（图A）之间动态地变化。当OE GPIO被设置为永久输入OE引脚设置为接地，并且如果GPIO被设置为永久输出的OE引脚设置为VDD。设置GPIO为数字输入/输出允许在基质中进行此选择。

设置GPIO为数字输入/输出允许进行双向通信。它还允许GPIO来除了逻辑高低设置为Hi-Z。

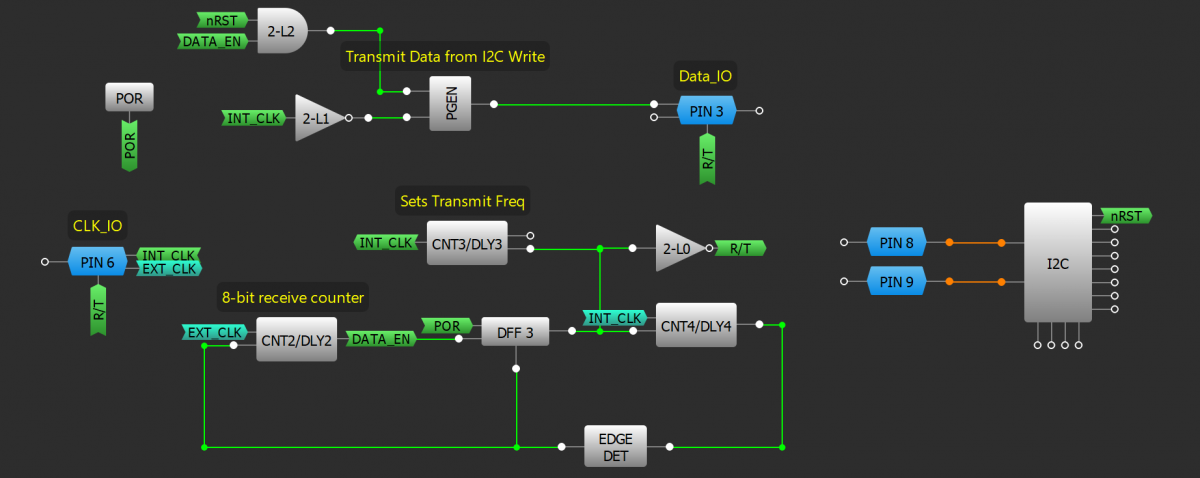

如果GPIO用于双向通信，它实施OE选择定时电路是非常重要的。在CLK_IO和Data_IO的OE管脚下面的例子电路由低CNT2看到8个时钟之后，因此设置OE引脚为输出发送内部信号切换到高。另一个8个时钟后的OE引脚复位低，将它们设置为再次输入端以接收外部信号。
