复用的比特流
复用的比特流
信号调理技术
这种技术可以在任何GreenPAK使用。
GreenPAKs通常用于传输数据模式。如果数据是从GreenPAK传输的,或者数据是从SoC沿多条线路传输的,那么它们必须合并在一条线路上传输。下面是一个例子,GreenPAK多路复用来自ASM输出RAM的位流。

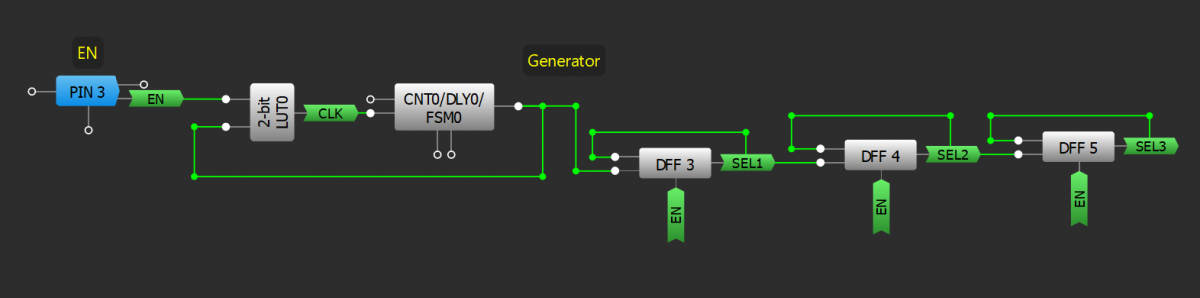

的发电机电路如下所示。发电机用于实现同步数据传输CLK线的操作中,通过使能EN信号。发电机还用于实现传输数据的在同一行的正确组合的多路复用器的操作的算法。

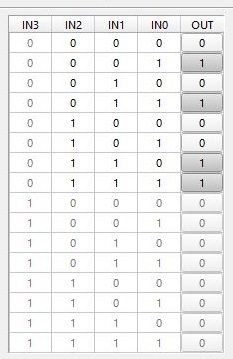

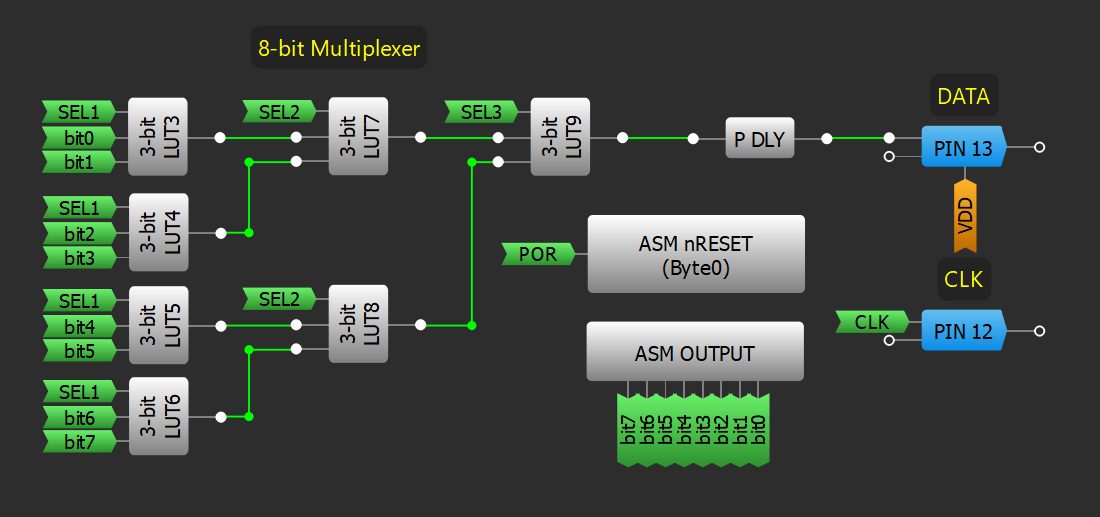

的8位多路复用器电路如上所示。所有的LUT作为8位多路转换器共同地配置(参照一个- 1003)。所述MUX真值表中示出了以上。多路复用器根据所述发电机的算法从ASM块输出输出比特的组合,并且数据在一行到DATA传送。数据输出永远是一样的ASM输出RAM的MSB。当EN为低。该ASM输出RAM可以经由I2C被改变。逻辑还可以被实现来改变,以改变数据比特的ASM的状态。如果ASM是不可用时,输入可被拉到高电平或低电平的数据值。
资源
GreenPAK设计文件
- 多路复用位流GP(5.88 KB)
