水平移位

通信协议技术

该技术将使用具有双电压轨的任何GreenPak，例如SLG46826V。

通常在系统级设计中，必须将数据组合在不同电压电平的两个信号中。例如，系统中的模拟导轨可能在5.0V下运行，而数字轨道在3.3V下运行。

许多GreenPak IC通过使用双电压轨来解决此问题：在不同的轨道上运行的信号可以输入到GreenPak中，操作，然后从GreenPak输出到任何一个电压轨道电平。

使用双轨部分启动新的GreenPak设计师设计时，您将被要求输入两个轨道的电压范围（图21）。两根轨道的可用范围会因部分而异。较高电压轨应指定为VDD，而不是VDD2。

图21双轨项目信息

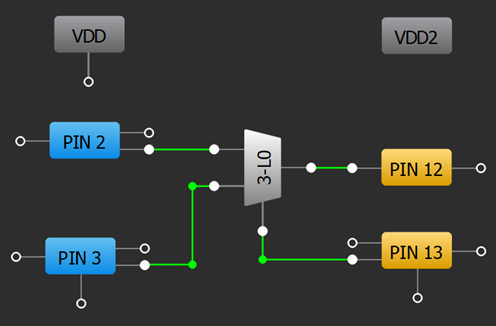

在双轨部件中，GPIO连接与GreenPak设计器中的IO引脚的颜色表示（图22）。VDD将由Blue PIN指示，VDD2将由琥珀色引脚指示。在GreenPak矩阵内部，来自不同电压电平的信号将表现相同。

图22双轨逻辑示例
