中断控制器
![](http://www.xmece.com/sites/default/files/styles/header_banner/public/dark_green3.png?itok=i8VHp6xM)
中断控制器
信号调理应用程序
![](http://www.xmece.com/sites/default/files/styles/media_image/public/interruptcontroller_pic1_125.jpg?itok=Wtx7yzPl)
GreenPak可以配置为监视多个不同的可中断信号并聚合主机处理器的信息以采取行动。可以通过I2C读取μP或SoC,每个DFF的输出来确定故障源
配料
- 任何GreenPak
- 不需要其他组件
![](http://www.xmece.com/sites/default/files/styles/width_700/public/interruptcontroller_pic1_125.jpg?itok=2bkK32LV)

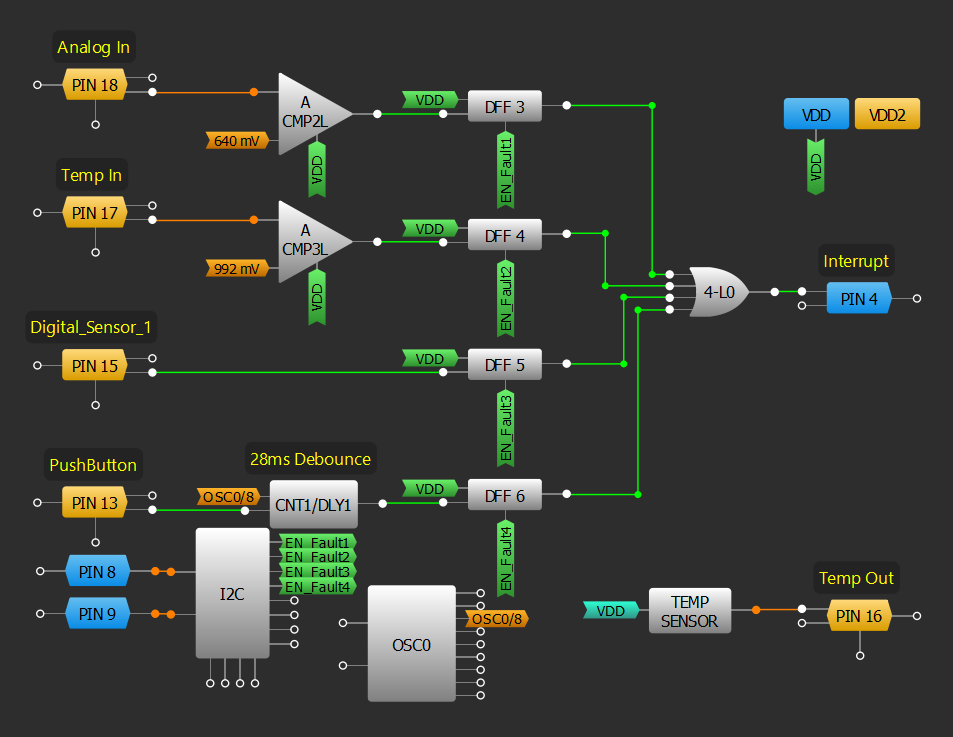

GreenPak图
设计步骤
- 配置引脚#16,17和18模拟输入/输出。
- 将ACMP的级别配置为适当的阈值。
- 将DFFS向或栅极和将引脚#04设置为输出。
- 将DLY1配置为所需的去抖时间。
资源
GreenPak设计师文件
- 中断控制器GP.(4.75 KB)
