I2C IO扩张
![](http://www.xmece.com/sites/default/files/styles/header_banner/public/dark_green3.png?itok=i8VHp6xM)
I2C IO扩张
通信协议的应用程序
![](http://www.xmece.com/sites/default/files/styles/media_image/public/i2c_io_expansion_pic1.jpg?itok=dDmDxNaz)
IO扩展用于将原始数据从几行更改为跨多行发送的数据。我2C是此类应用程序的常见输入,因为可以将一个或多个地址更改为由不同ICs使用的多个专用线路。
成分
- 任何和我在一起的绿巴基斯坦2C
- 不需要其他组件
![](http://www.xmece.com/sites/default/files/styles/width_700/public/i2c_io_expansion_pic1.jpg?itok=Nj_HwzE4)

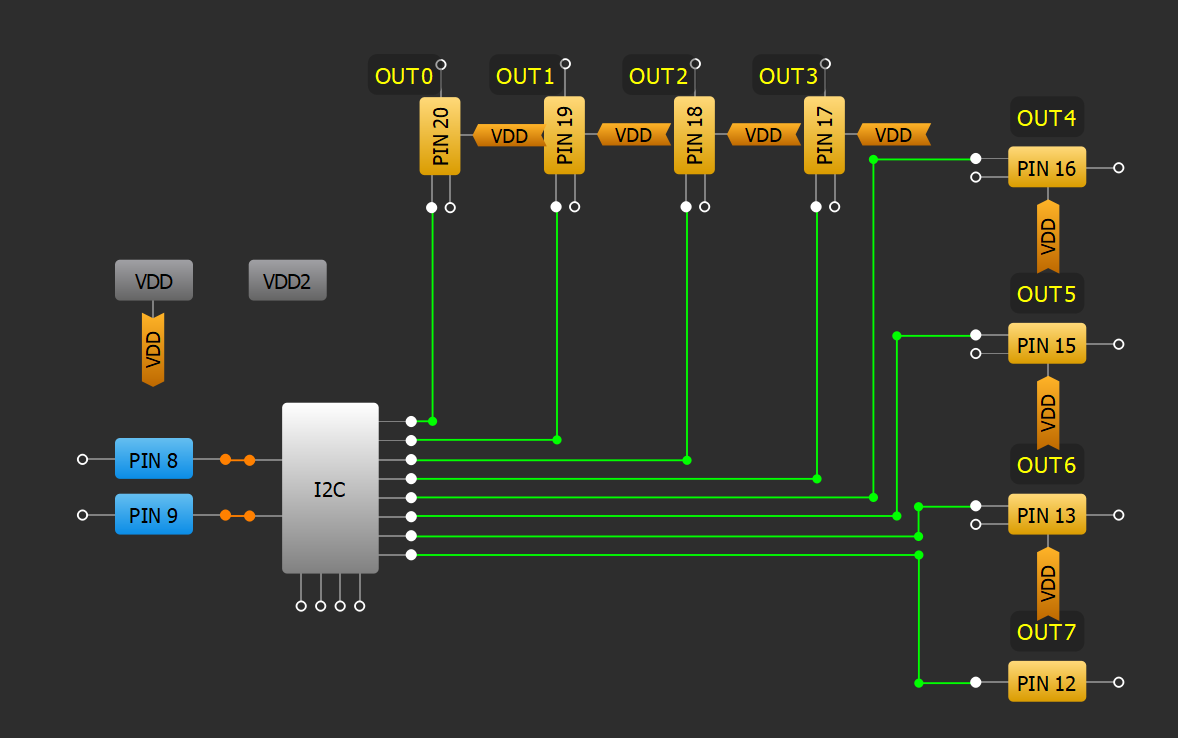

GreenPAK图
设计步骤
- 配置GPIO引脚作为输出。
- 连接到我2虚拟输入C。
- 我2虚拟输入可以单独改变或同时使用I2C虚拟输出地址,可以在GreenPAK的数据表中找到。
资源
GreenPAK设计文件
- I2C IO扩展GP(3.67 KB)
