频率范围探测器
频率范围探测器
信号调理应用
许多装置具有在其中运作和所需要的输入时钟监测留在此频率范围内一个特定的频率范围。此应用程序可以被用于检测在输入时钟频率是所需的范围内。
必要的组件
- 任何GreenPAK
GreenPAK图

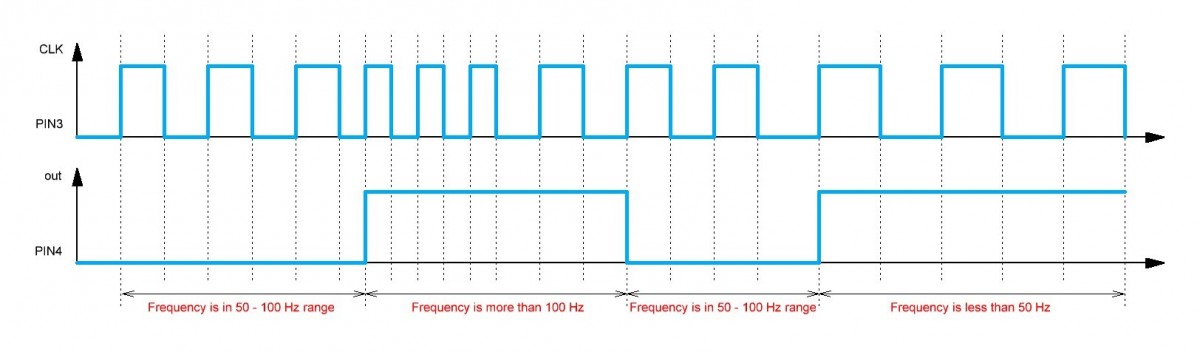

时序图
设计步骤
- 配置GPIO引脚作为时钟和输出的标志的输入。
- 配置CNT / DLY块到频率检测与上升沿检测模式。
- 将每个CNT/DLY模块分别设置为最小和最大频率值。
- 配置一个LUT变高时的频率是外部的期望的频率范围。
资源
GreenPAK设计文件
- 频率范围探测器GP(4.88 KB)
