这种技术可以在任何带有I的GreenPAK中使用²C

我的²C生成器允许用户作出一个I²基于C信号的逻辑发生器。它由作为SDA和SCL线的两个逻辑发生器组成。用户可以组合预定义的I²C原语生成所需的波形并选择SCL频率:GreenPAK高级开发平台为1k、2.5k、5 kHz, GreenPAK Pro开发平台为1k、2.5k、5k、10k、20k、50k、100k、200k、400k、1000 kHz。

创建一个我²C信号使用I²C发电机:

1. 选择Debug按钮。
2. 选择I2C发电机关于I2C块的SDA输入。
3. 点击进入信号向导编辑。
4. 选择PIN#8作为SCL并设置时钟的速度。
5. 选择读或写复合命令。
6. 打开复合命令，设置从地址和字地址。用于“读取”命令集的字节计数。对于一个“写”命令集要写的数据。

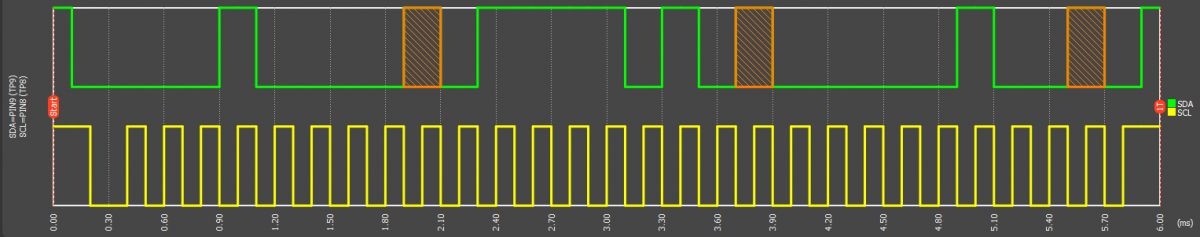

图我²C写命令

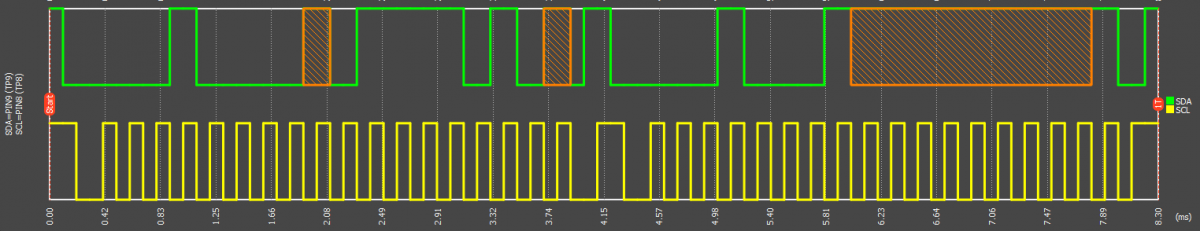

图我²C语言读取命令
