从ASM创建一个同步状态机
从ASM创建一个同步状态机
信号调节技术
如果过渡条件成立同步状态机（SSM）做对输入时钟的边缘过渡。到ASM转换成SSM通用方法使用具有脉冲宽度大于ASM过渡时间的时钟信号。

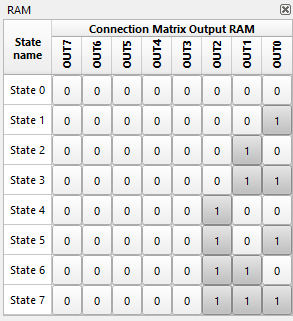

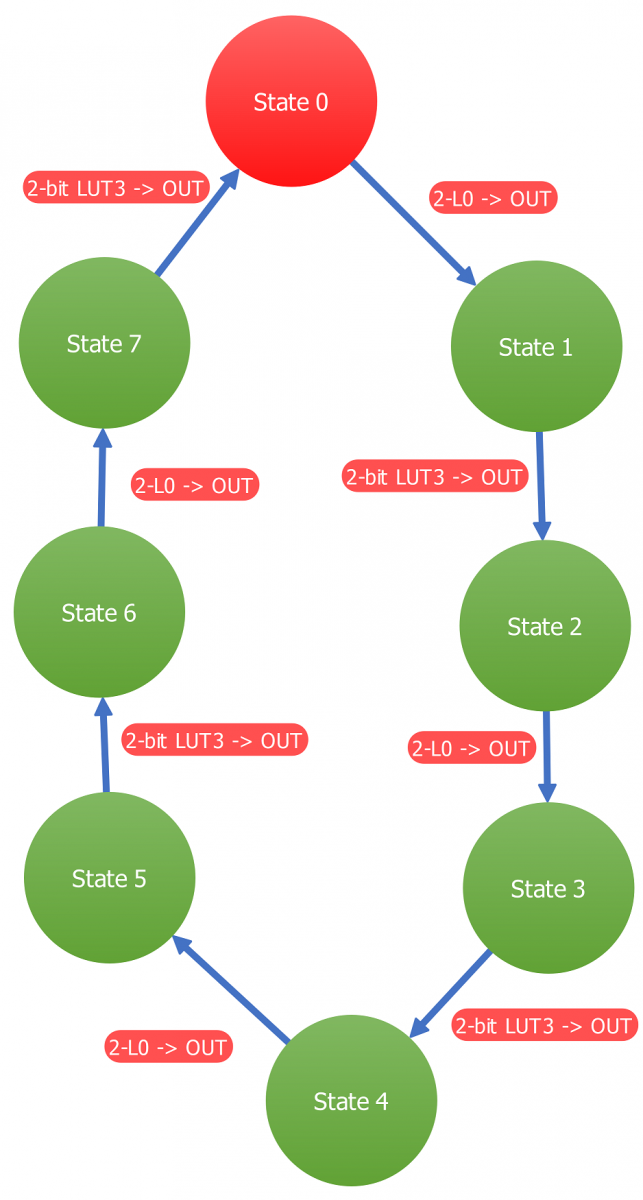

考虑上面的3位计数器示例的SSM。CNT2和2位LUT1被用来产生时钟。该ASM使用8个州串联。2比特LUT0和2位LUT3被用来防止在两个邻近的状态转移的逻辑高信号。该ASM输出对于每个状态的值如下所示。
当PIN6升高时，ASM从重置状态(状态0)改变到下一个状态(状态1)。在CNT2切换时，状态会发生以下转变:先是高，然后低，依此类推。
欲了解更多有关创建与ASM看到SSM的过程中的详细信息AN-1126 ASM来同步转换。
资源
GreenPAK设计文件
- 从ASM GP创建一个同步状态机(5.55 KB)
