电荷泵是利用电容器充满活力的电荷存储创建不同电压等级的DC-DC转换器。它可以用来提供用于供电特定接口电路,传感器等附加的电压电平

成分

  • 任何GreenPAK
  • 两个电容
  • 两个二极管

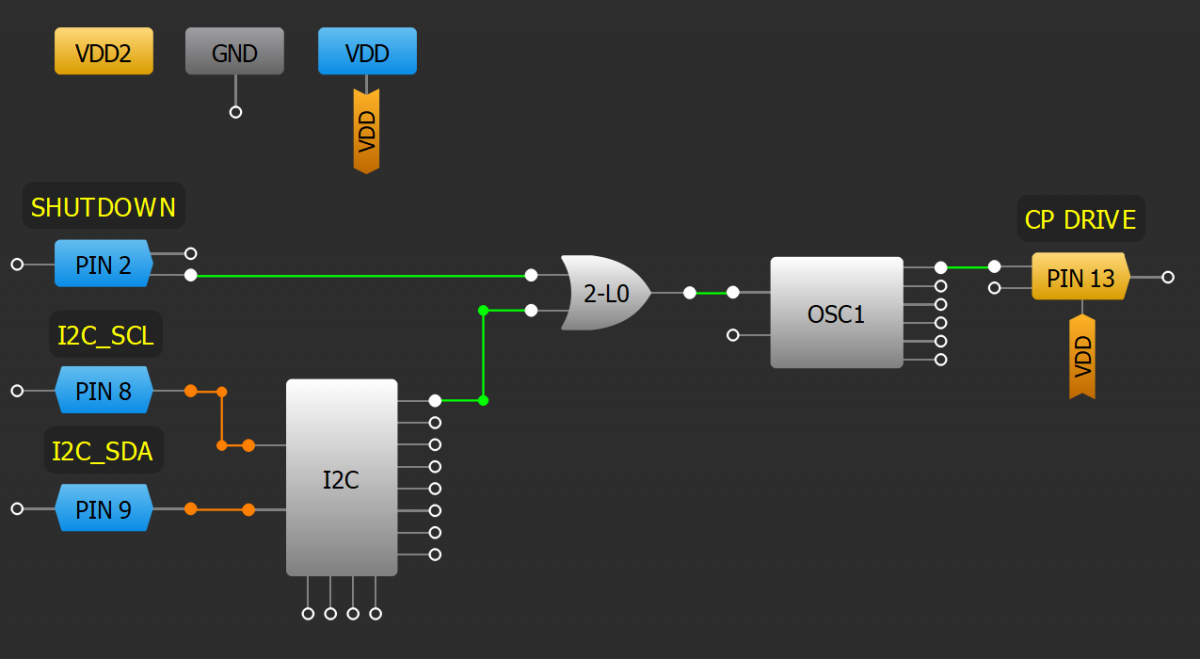

GreenPAK图

设计步骤

  1. 把分隔器放进去OSC1获得所需的输出频率。
  2. 配置逻辑以提供关闭功能,通过IO或I2C(如果可用)
  3. 连接二极管(D1)和C在VDD和CP_DRIVE之间。
  4. 将D2的阳极连接到D1的阴极上。
  5. 连接C和R负载在D2的阴极和接地之间平行。
