级联序列发生器
级联序列发生器
定时功能应用
定序器被用来当设计者需要顺序地激活的系统的不同部分。这对于那些需要多个电源轨应用的关键。亚博国际官网平台网址这是典型的具有级联序列,使得它下面已经关闭铁路不会关闭,直到所有的轨道。
必要的组件
- 任何GreenPAK
- 不需要进行其他组件

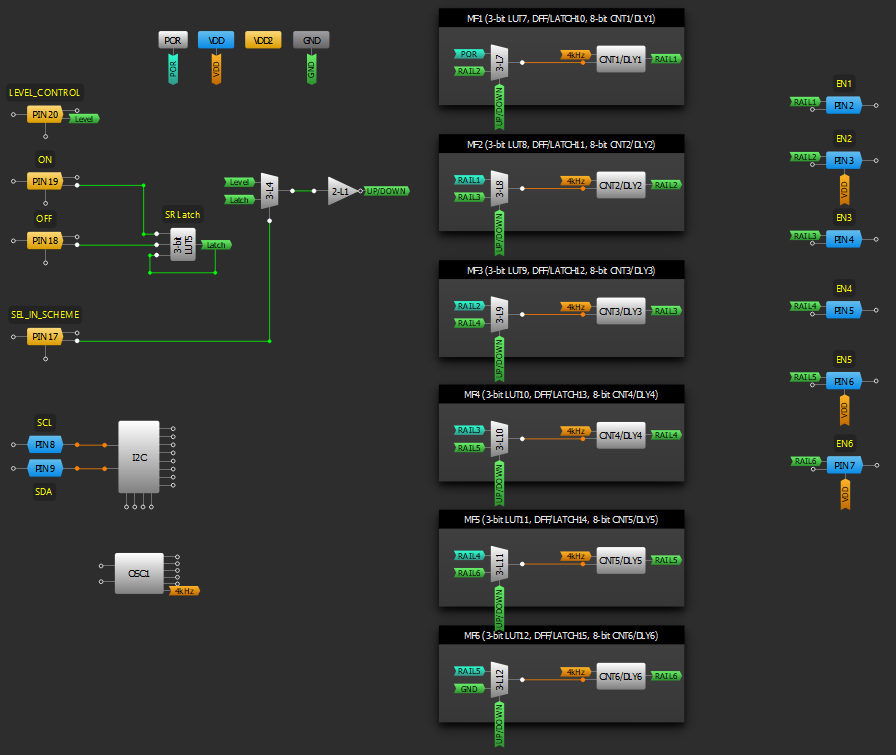

GreenPAK图
设计步骤
- 配置输入结构。在这里,您可以用针#17级和闭锁控制之间进行选择。
- 复用输入到多功能块内的D-Lys,以实现级联效应。
- 连接DLY输出到推挽输出引脚。
资源
GreenPAK Designer文件
- 级联序列发生器GP(5.05 KB)
