建立移位寄存器
建立移位寄存器
通信协议技术
这种技术可以在任何GreenPAK内使用。移位寄存器的大小是依赖于特定的GreenPAK内可用的组件。
移位寄存器是序列化或反序列化数据的关键组件。移位寄存器是一串触发器，可以按顺序链接，其输出可以单独访问。每个都有一个与共享时钟的连接;在时钟的上升边缘，寄存器将把它们的数据“移动”到序列中的下一个触发器。图24显示了一个基本的4位移位寄存器。D触发器可以使用共享复位信号进行全局复位。
图24基本移位寄存器
通常情况下，移位寄存器必须在GreenPAK内被装载。这可以通过将每个DFF前一个MUX标准逻辑单元来进行。当数据准备好被装载（在GreenPAK设计师“S”）的MUX选择输入被触发和DFF的时钟输入被触发提交每个寄存器中的值。图25显示了对位的2加入MUX的在图24中的基本移位寄存器。LOAD_EN股CLK输入来提交加载的值，以DFF3和DFF4。

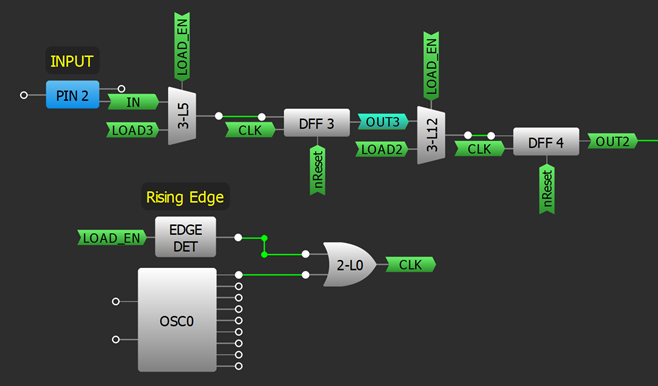

图25装入移位寄存器
