基本的定序器

基本的定序器

定时功能应用程序

当设计人员需要顺序地激活系统的不同部分时,使用序列器。具体来说,这对于需要多个电源轨的应用程序来说是至关重要的。亚博国际官网平台网址

成分

  • 任何GreenPAK
  • 不需要进行其他组件

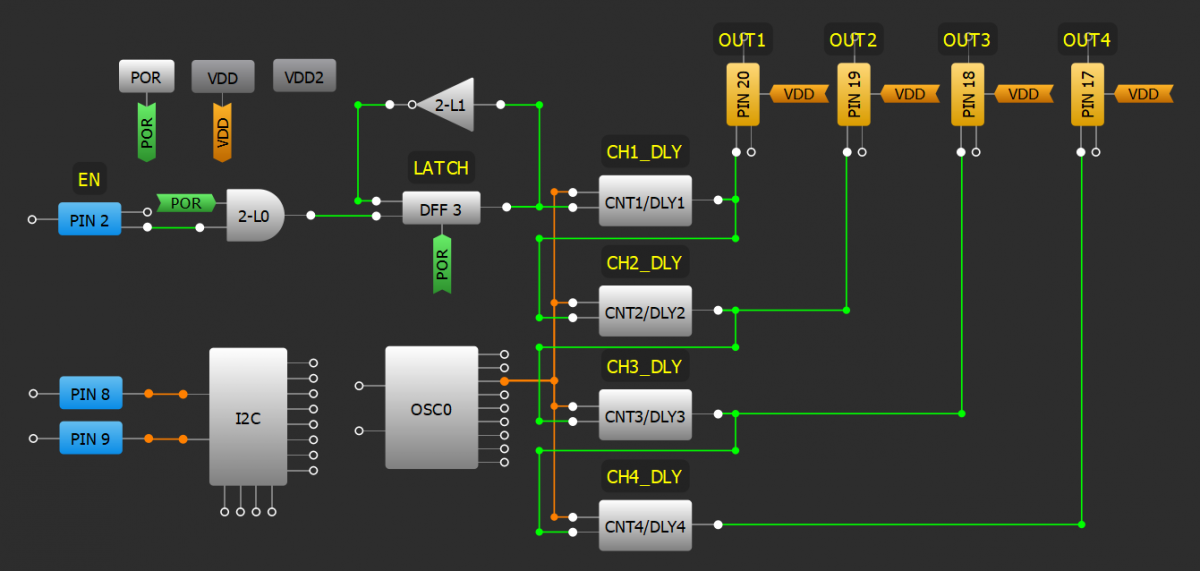

GreenPAK图

设计步骤

  1. 使用LUTs配置所需的启动条件。
  2. 使用一个锁存器或DFF来保持启动信号,这样它就可以被智能模块读取。
  3. 延迟链使用技术:排序CNT/DLY块。
  4. 连接每个延迟信道到所需的输出管脚/秒。

资源

GreenPAK设计文件
