复位电路

GreenPAK™是完全可定制的系统复位IC的理想解决方案。由于包含复杂的、基于代码的集成电路(IC)的电子产品易于锁定,它可能导致用户体验下降、组件损坏、安全问题,并最终导致销量下降。通过GreenPAK的可编程数字和模拟组件,可以轻松地为系统添加额外的稳定层。由于GreenPAK完全是在硬件中实现的,因此无需担心锁定或错过事件。

GreenPAK支持以下几种常用的系统重置方法:

  • 单键/双键手动复位
  • 监督部门主管
  • 过欠压监视器

复位电路

GreenPAK对任何复位电路的好处

GreenPAK增强系统稳定性

  • 没有代码来避免错误,挂机,或错过的重置事件
  • 100%硬件,确保稳定性

GreenPAK减少董事会规模

  • 小到1.2 mm²,是移动和可穿戴电子产品的完美解决方案。

GreenPAK降低能源消耗

  • GreenPAK是异步的,能够即时响应,提供最佳的用户体验
  • 静态模式下功耗低
  • 快速响应时间

GreenPAK提供可配置的重置脉冲时间

  • GreenPAK灵活定时调整,以适应各种单片机复位脉冲宽度

GreenPAK最大化了GPIO的灵活性

  • 灵活的信号布线- PCB布局和布线
  • 可配置的I/O -上/下拉电阻
  • 可定制的逻辑-校验/高

手动复位

通常用于带不可拆卸电池的手持设备或笔记本电脑,手动复位依赖于用户触发的事件。这提高了用户体验,因为频繁的、意外的重置事件可能会令人沮丧。

  • 单按钮-在指定的时间内保持单个按钮
  • 双按钮-在指定的时间内同时保持两个按钮

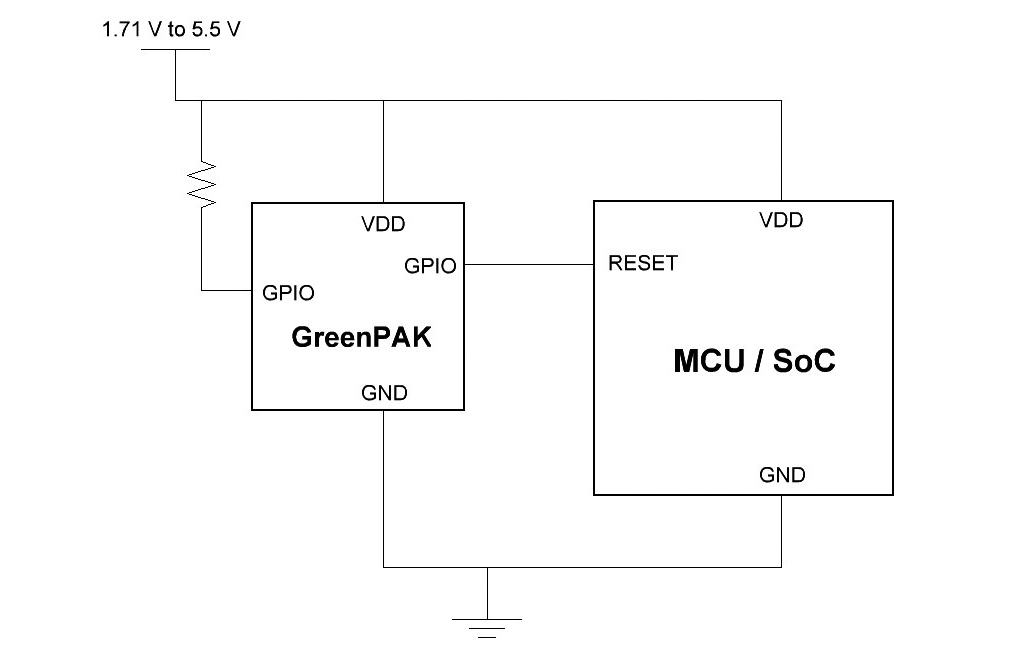

reset_ic_diagram_1
reset_ic_diagram_3

关键设计注意事项

按钮配置-可在GreenPAK的GPIO上配置上拉/下拉电阻,实现任何按钮配置都很容易。

De-glitch-物理按钮有故障,但使用GreenPAK的数字故障和设置时间只需要一个延迟。

设置时间(t-setup)-延迟通常是内置的,所以意外的按下不会触发复位。使用GreenPAK集成的CNT/DLY区块,设置时间可以从毫秒到秒不等。

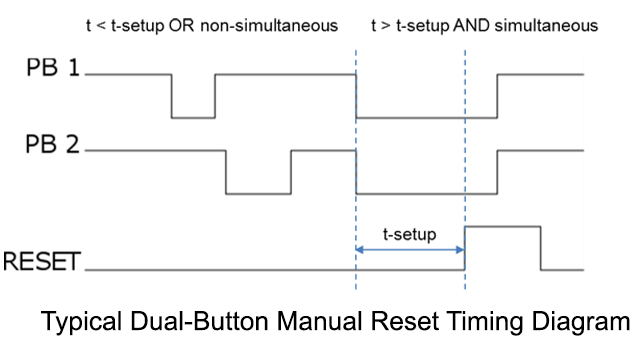

Dual_Button_Implementation
GreenPAK双按钮实现

监督部门主管

mcu或dsp有时会发送一个看门狗脉冲,表明正常操作。使用GreenPAK来监测这个脉冲可以确保如果MCU经历锁定或不稳定的行为发送一个复位信号

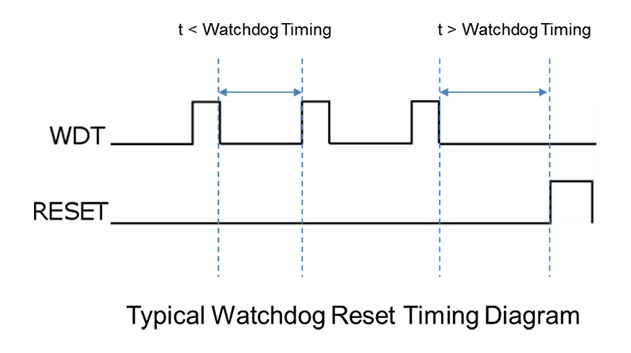

watchdog_diagram
reset_ic_diagram_4

关键设计注意事项

看门狗定时—不同的mcu会以不同的规则间隔发送看门狗脉冲。GreenPAK的完全可配置的CNT/DLY块提供了与广泛的看门狗窗口配置一起工作的灵活性。

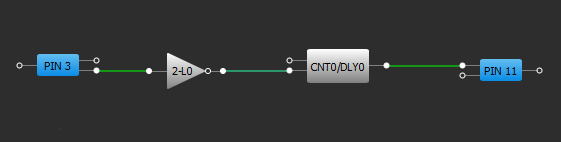

WDT_Implementation
GreenPAK WDT实现

电压监测

对于在低压供电轨道上运行的系统和有窄裕度供电公差的系统来说,GreenPAK可以监测供电或传感器电压。

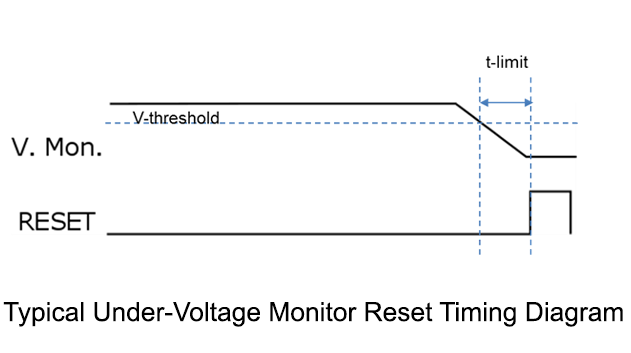

v_monitor_diagram
reset_ic_diagram_5

关键设计注意事项

过压/欠压阈值-供应公差不同,但使用集成acmp的GreenPAK可以在用户指定的广泛条件下触发复位

时间敏感电压限制-在某些系统中,电压超出极限的变化周期是可以容忍的。GreenPAK的可配置CNT/DLY块可用于拒绝复位

磁滞-回到标称电压可能会包含迟滞。GreenPAK的acmp可以配置25、50或200 mV迟滞

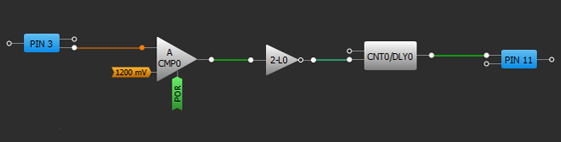

Under-voltage_Implementation
GreenPAK欠压实现

不要删除

复位电路

资源利用率

GreenPAK通常可以在一个小设备中实现多种功能。这并不局限于重置或管理应用程序。亚博国际官网平台网址仅仅一个GreenPAK设备就可以实现胶水逻辑,定时调整,复位,权力测序, LED控制等更多取决于设计要求和资源配置。以下是在最小的GreenPAK设备中实现不同类型的重置函数时的资源利用的粗略指导。更大的GreenPAK设备也可以实现这些功能,当集成额外的功能时,可以为设计带来更多的价值。

GreenPAK 个按钮 双按钮 看门狗定时器 单电压 双电压
SLG46108V
40
65
40
0
0
SLG46110V
25
50
25
55
0
SLG46120V
15
40
15
50
65
可购买GreenPAK复位IC演示板。请电邮至CMIC@diasemi.com了解更多细节。
