电源序列器

成功地启动一个系统是很棘手的。关掉电源也可以。对于适当的系统功能和稳定性,时间、事件顺序和功率级别需要恰到好处。使用功率排序器还可以防止不必要的电流消耗,而部分设计处于闲置状态,等待先决系统供电。一些fpga可能需要超过10个轨道,如果使用分立组件进行排序,可能会引入额外的功率和板空间开销。

使用GreenPAK™系列设备,很容易在极小的面积内实现定制的电源顺序器设计,使用最小的电源和电路板空间。当与极小的超低R配对时DSONGreenFET™集成电源开关,功率排序与对话是一个令人难以置信的有效解决方案。

通常在单个系统中的各种组合中,一些用于电源测序的常用方法包括:

固定的时间

能力好

I2C承认

电压传感

权力序列

GreenPAK对电力排序的好处

系统的稳定性

  • GreenPAK是零代码——在硬件上实现特性确保了稳定性
  • GreenPak可以集成许多组件,确保更少的失败点

能量消耗

  • GreenPAK是低功率-可以连续运行而不破坏电力预算

大小

  • GreenPAK只有1.2 mm²

灵活性

  • GreenPAK GPIO是可配置的-上/下拉电阻,推-拉,开放排水等。
  • GreenPAK GPIO路由是灵活的-确保PCB路由中最简单的复杂性
  • GreenPAK集成了许多常见的组件-生成定制的时间和逻辑,以适应许多功率顺序器设计的要求

固定延迟测序

能力好

I2C承认

电压传感

对多个子系统排序的一种方法是为每个启动序列分配固定的时间。这适用于不具有Power Good信号的系统。找到一个具有所需延迟时间的离散解决方案可能需要几个小时,但是使用GreenPAK的可配置逻辑和时间资源,开发一个定制系统是很容易的。

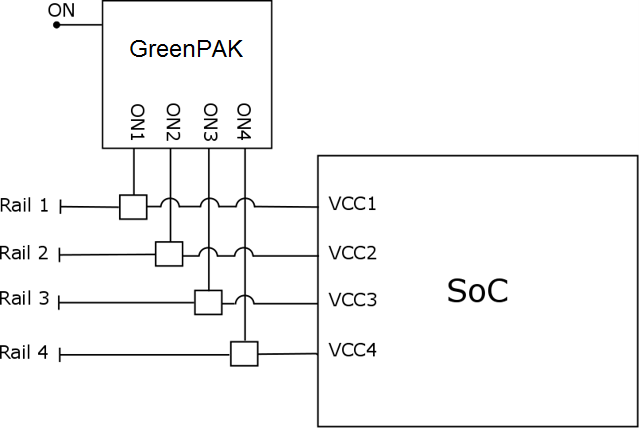

例1。固定延迟测序
例1。固定延迟测序

许多ic都有能力在各自的系统完成其启动程序后产生Power Good (PG)信号。这在启动时间不是固定的、可能依赖于多个变量的系统中非常有用。

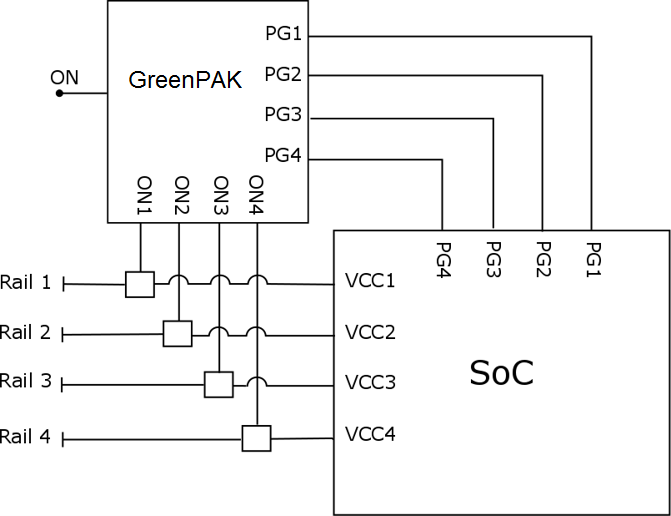

例2。Power排序
例2。Power排序

在具有I2C的可编程系统中,另一个选择是向电源程序器发送命令,在本例中是GreenPAK,让它知道启动已成功完成。使用GreenPAK的I2C虚拟输入,很容易将I2C命令视为数字Power Good信号。

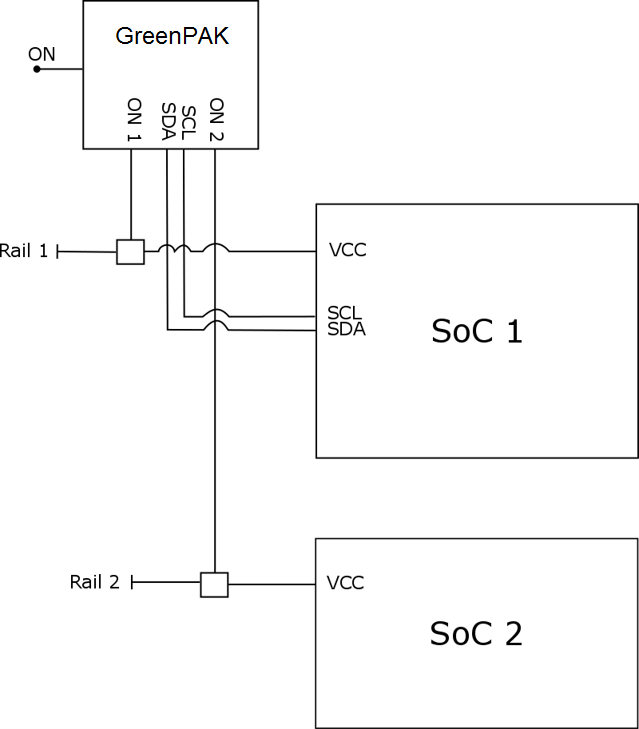

例3。电源程序与I2C确认
例3。电源程序与I2C确认

为了保证系统的稳定性,许多soc、dsp和fpga都要求最低启动电压。只需使用GreenPAK的可配置模拟比较器就可以监控轨道的功率水平。

例4。带有电压传感的电源排序器
例4。带有电压传感的电源排序器

关键设计注意事项

延迟时间-使用GreenPAK的内部振荡器和CNT/DLY块,可以解决广泛的时序要求

在信号极性—GreenPAK可以配置为使用集成逆变器和lut输出有源高电平或低电平

关键设计注意事项

ON和PG信号极性—GreenPAK可以配置为使用集成逆变器和lut输出有源高电平或低电平。

关键设计注意事项

I2C速度—GreenPAK I2C最大支持400khz

I2C地址—GreenPAK最多可以有16个唯一的I2C地址

关键设计注意事项

过压/欠压阈值-供应公差不同,但使用集成acmp的GreenPAK可在广泛的用户指定条件下实现可靠的测序

时间敏感电压限制-在某些系统中,电压超出极限的变化周期是可以容忍的。GreenPAK的可配置CNT/DLY块可用于拒绝低于大范围时间阈值的重置事件

磁滞-额定电压要求可能包含迟滞。GreenPAK的acmp可以配置25、50或200 mV迟滞

例1。GreenPAK实现
例1。GreenPAK实现

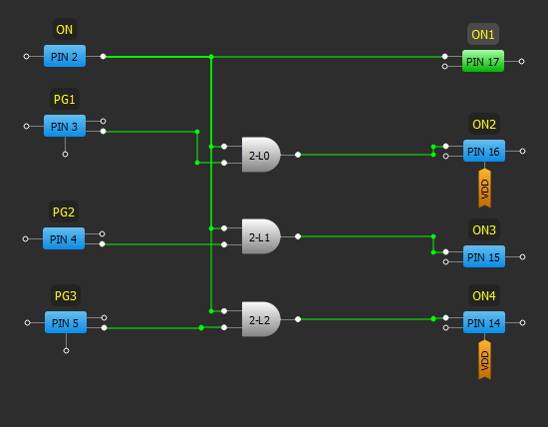

例2。GreenPAK实现
例2。GreenPAK实现

例3。时间图
例3。时间图

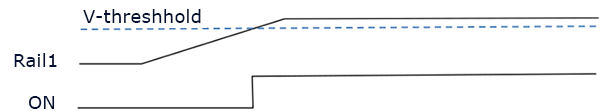

例4。时间图
例4。时间图

例1。时间图
例1。时间图

示例2.时序图
示例2.时序图

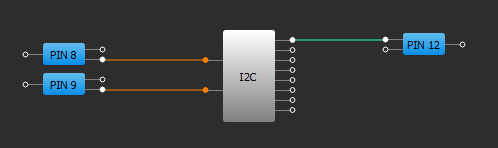

例3。GreenPAK实现
例3。GreenPAK实现

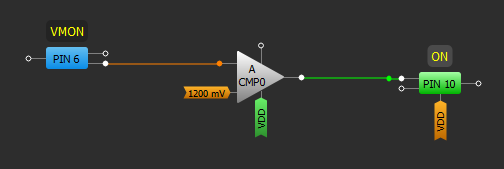

例4。GreenPAK实现
例4。GreenPAK实现
